普通聚酯樹(shù)脂的固化劑添加比例1～3%之間，具體比例要看固化時(shí)間的要求，以及促進(jìn)劑的添加量、環(huán)境溫度、濕度等條件。促進(jìn)劑對(duì)固化時(shí)間影響更為顯著，濕度大和溫度低時(shí)，適度提高固化劑比例。固化時(shí)間過(guò)短，容易導(dǎo)致收縮嚴(yán)重和產(chǎn)品變形、同時(shí)會(huì)出現(xiàn)深黃色等現(xiàn)象，玻璃鋼制品固化劑和促進(jìn)劑的比例多少才合適呢？

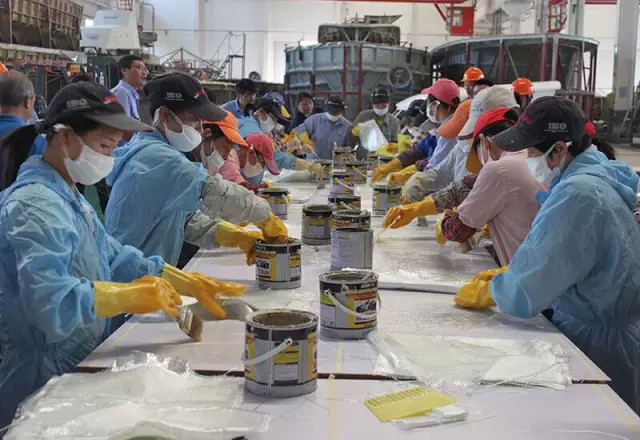

  固化劑1%-2%、促進(jìn)劑1%-3%，可按質(zhì)量計(jì)算。機(jī)制和手制玻璃鋼固化劑和促進(jìn)劑比例，機(jī)制：比例-樹(shù)脂30%，纖維70%，個(gè)別部位需加強(qiáng)。手制：比例-樹(shù)脂55-65%，纖維45-35%，樹(shù)脂含量過(guò)大影響產(chǎn)品韌性。固化太快不是你固化劑放多了就是促進(jìn)劑放多了，這東西對(duì)濕度、溫度較敏感，固化時(shí)間不好掌握。不同的產(chǎn)品配比不一樣，有的樹(shù)脂不需要加熱，用自身固化時(shí)的發(fā)熱就夠了，有的則需要加熱才能固化。
